不銹鋼球閥

ASTM A995 6A球閥

: 更新時間2024-08-06 08:52:56; 型??????? 號Q41F、Q41Y、Q47F、Q47Y; 材??????? 質ASTM A995 GRADE 6A(CD3MWCuN); 公稱尺寸DN15 ~ DN600、NPS? ~ NPS24; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介6A球閥是一種閥體和閥蓋由ASTM A995 GR. 6A(CD3MWCuN)或ASTM A890 GR. 6A(CD3MWCuN)鑄造成型，適合安裝在以海水、鹵水、鹽水為介質的熱交換設備上，作啟閉裝置用的球閥。

詳細描述

ASTM A995 6A球閥產品概述

ASTM A995 6A球閥是種閥體和閥體蓋由ASTM A995 GRADE 6A(CD3MWCuN)或A890 GRADE 6A(CD3MWCuN)鑄造成型，球體和閥桿及固定軸采用ASTM A182 F55或UNS S32760等鍛件或棒材加工而成，適合安裝在以海水、鹵水、鹽水為介質的熱交換設備上，作啟閉裝置用的球閥。該閥主體部件所使用的材料屬超級雙相不銹鋼鑄件，其主要成分為24.0%~26.0%Cr、6.5%~8.5%Ni、3.0%~4.0%Mo、0.2%~0.3%N、0.5%~1.0%W、0.5%~1.0%Cu，其特征是在高Cr、Mo、N的基礎上，添加相應量的W、Cu，不僅提高了鑄造性能，而且減少了貴重金屬Mo的含量，特別是耐氯化物點蝕和縫蝕能力更佳，抗孔蝕當量指數PREN超過40，具有優異的耐縫隙腐蝕和耐應力腐蝕性能，同時它在海水高溫波動后的再鈍化能力很高，因此，本產品被廣泛應用于石油、化工、海水、造紙和制鹽等工業領域。

ASTM A995 6A球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A995 Gr.6A	A995 CD3MWCuN	A890 Gr.6A	A890 CD3MWCuN
2	閥體蓋	A995 Gr.6A	A995 CD3MWCuN	A890 Gr.6A	A890 CD3MWCuN
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、A182 F55+HF
4	球體	A182 F55	A182 F55	A182 F55	A182 F55
5	閥桿	A182 F55	A182 F55	A182 F55	A182 F55
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	填料壓蓋	A351 CF8	A351 CF8	A351 CF8	A351 CF8
8	固定軸	A182 F55	A182 F55	A182 F55	A182 F55

ASTM A995 6A球閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

ASTM A995 6A球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
	10	533	405	362.0	323.8	28.6-1.6	12-25.5
	12	610	485	431.8	381.0	30.2-1.6	12-25.5
	14	686	535	476.3	412.8	33.4-1.6	12-28.5
	16	762	595	539.8	469.9	35.0-1.6	16-28.5
	18	864	635	577.9	533.4	38.1-1.6	16-32
	20	914	700	635.0	584.2	41.3-1.6	20-32
	22	1016	750	692.2	641.4	44.5-1.6	20-35
	24	1067	815	749.3	692.2	46.1-1.6	20-35
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

ASTM A995 6A球閥結構圖

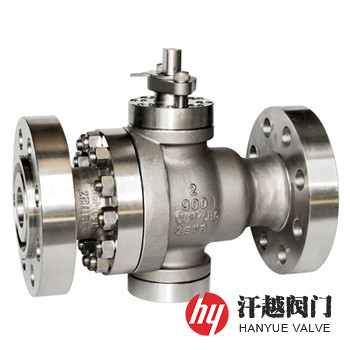

6A球閥

我廠還生產ASTM A995 Gr.6A(CD3MWCuN)三通球閥、ASTM A995 Gr.6A(CD3MWCuN)保溫球閥、ASTM A995 Gr.6A(CD3MWCuN)偏心半球閥和V型球閥等。如果你需訂購不銹鋼球閥產品，咨詢時煩請告知結構型式、公稱壓力、公稱通徑、閥體和內件材質、工作介質、使用溫度、法蘭執行標準及密封面形式等。
